Conquiste a perfeicao em suas fixacoes com nossa Rebitadeira Pneumatica Profissional 1/4! Potente e precisa, esta ferramenta e a escolha ideal para garantir resultados impecaveis em seus projetos. Seja na indústria ou em reparos domesticos, sua eficiencia vai te surpreender.

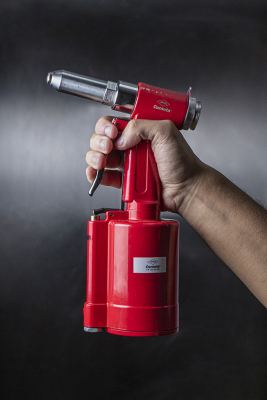

REBITADEIRA PNEUMATICA PROFISSIONAL 1/4"

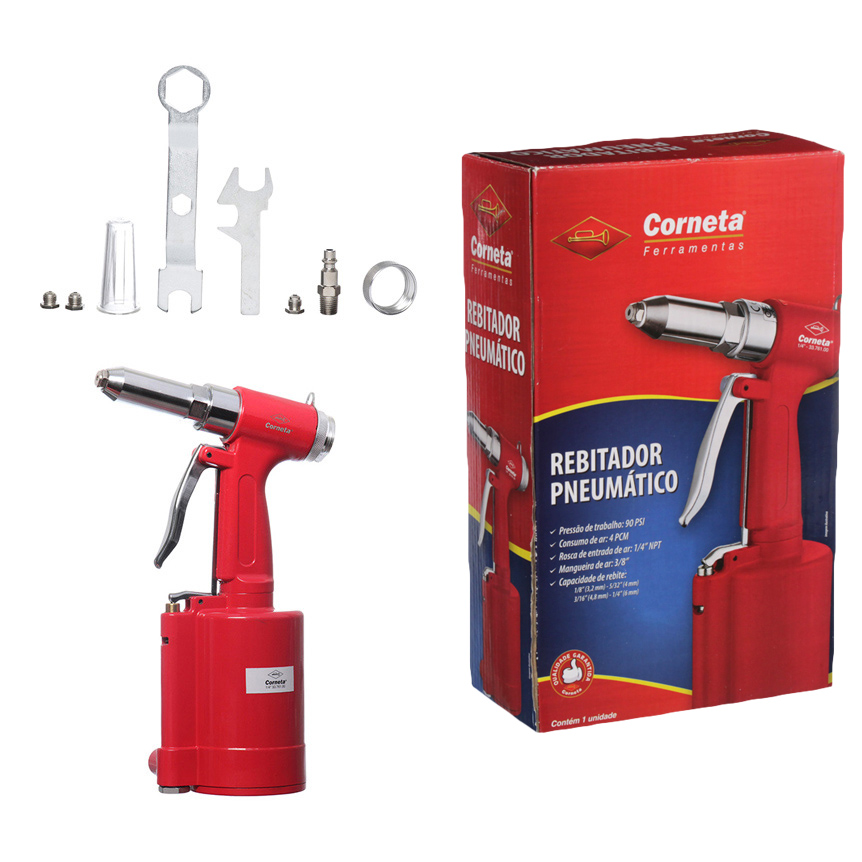

- Contem:
• 1 Rebitadeira: 27 x 16 x 7,8cm
• 4 Bicos: 1/8”(3,2mm), 5/32”(4mm), 3/16”(4,8mm) e ¼”(6mm)
• 2 Chaves
• 1 Niple
• 1 Manual de instrucoes
- Dimensoes da Embalagem: 17 x 9 x 28cm
- Tipo de Embalagem: Caixa litografada
- Quantidade Master: 10 Pecas
- Dimensoes Master: 47 x 36 x 30cm

- Material: Alumínio, Cobre e Ferro
- Cor: Vermelho e Prata
- Marca: Corneta
- Origem: Fabricado na china sob supervisao tecnica Corneta Ferramentas do Brasil

- Características:
• Pressao de trabalho: 90 Psi
• Consumo de ar: 4 Pcm
• Rosca de entrada de ar: 1/4" Npt
• Mangueira de ar: 3/8"
• Capacidade de rebite: 1/8"(3,2mm), 5/32"(4mm), 3/16"(4,8mm), 1/4"(6mm)

- Antes do uso:
• Verificar se o produto esta em perfeitas condicoes de uso.

- Indicacoes:
• Leia o manual de operacoes/instrucoes antes de utilizar o equipamento.
• Utilize Equipamento de Protecao Individual adequado para cada tipo de trabalho.
• Alerta de seguranca (riscos de acidentes) e atencao durante o uso.
• Faca o descarte das embalagens adequadamente, conforme legislacao vigente da sua cidade, evitando contaminacao de rios, corregos e esgotos.

- Avisos de seguranca para ferramentas em geral:
• Leia todos os avisos de seguranca e todas as instrucoes. Falha em seguir todos os avisos e instrucoes listados abaixo pode resultar em ferimento serio. Guarde todos os avisos e instrucoes para futuras consultas.
1- Seguranca da area de trabalho:
a) Mantenha a area de trabalho limpa e iluminada. As areas desorganizadas e escuras sao um convite aos acidentes.
b) Nao opere ferramentas em atmosferas explosivas, como na presenca de líquidos inflamaveis, gases ou poeira.
c) Mantenha criancas e visitantes afastados ao operar uma ferramenta. As distracoes podem fazer voce perder o controle do equipamento.

2- Seguranca Pessoal:
a) Fique atento, olhe o que voce esta fazendo e use o bom senso ao operar uma ferramenta. Nao use a ferramenta quando voce estiver cansado ou sob a influencia de drogas, alcool ou de medicamentos. Um momento de desatencao enquanto opera uma ferramenta pode resultar em grave ferimento pessoal.
b) Use equipamento de seguranca (EPIs). Sempre use oculos de seguranca. Equipamentos de seguranca, tais como: mascara contra a poeira, sapatos de seguranca antiderrapantes, capacete de seguranca ou protetor auricular, utilizados em condicoes apropriadas, reduzirao os riscos de ferimentos pessoais.
c) Evite a partida nao intencional. Assegure que o interruptor esta na posicao "desligado" antes de conectar a ferramenta na rede de ar comprimido. Carregar a ferramenta com seu dedo no interruptor ou conecta-la com o interruptor na posicao "ligado" sao convites a acidentes.
d) Remova qualquer chave de ajuste antes de ligar a ferramenta.
e) Nao exceda o limite da ferramenta. Mantenha o apoio e o equilíbrio adequados toda vez que a utilizai. Isto permite melhor controle da ferramenta em situacoes inesperadas.
f) Vista-se apropriadamente para a realizacao do trabalho. Nao use roupas demasiadamente largas ou joias. Mantenha seus cabelos, roupas e luvas longe das pecas moveis. Roupas folgadas, joias ou cabelos longos podem ser presos pelas partes em movimento.
g) Use protetores auriculares. A exposicao ao ruído pode causar perda auditiva.

- Uso da ferramenta:
a) Nao force a ferramenta. Use o equipamento correto para sua aplicacao. Desta forma, o trabalho sera mais bem realizado e com mais seguranca, de acordo com a funcao e a capacidade para as quais o equipamento foi projetado.
b) Nao use a ferramenta se o interruptor nao ligar e desligar. Qualquer ferramenta que nao pode ser controlada com o interruptor e perigosa e deve ser reparada.
c) Desconecte a rede de ar comprimido antes de fazer qualquer tipo de ajuste, mudanca de acessorios ou armazenamento da ferramenta. Tais medidas de seguranca preventivas reduzem o risco de ligar a ferramenta acidentalmente.
d) Guarde as ferramentas fora do alcance de criancas e nao permita que pessoas nao familiarizadas com a ferramenta ou com estas instrucoes a operem. As ferramentas sao perigosas nas maos de usuarios nao treinados.
e) Para a manutencao da ferramenta, verifique o desalinhamento ou coesao das partes moveis, rachaduras e qualquer outra condicao que possa afetar sua operacao. Se danificada, ela deve ser reparada antes do uso. Muitos acidentes sao causados pela inadequada manutencao das ferramentas.
f) Use a ferramenta, acessorios, entre outras partes que a compoem, de acordo com as instrucoes e da maneira designada para o tipo particular da ferramenta, levando em consideracao as condicoes e o trabalho a ser desempenhado. O uso da ferramenta em operacoes diferentes das designadas pode resultar em situacoes de risco.
g) Cuide da ferramenta mantendo-a sempre limpa. Siga corretamente as instrucoes de lubrificacao e troca de acessorios. Inspecione a mangueira pneumatica periodicamente. Mantenha os pontos onde o operador segura a ferramenta sempre limpos, secos e livres de oleo ou graxa.
h) Nunca substitua pecas ou partes pessoalmente nem peca a outra pessoa para faze-lo.
i) Utilize somente partes, pecas e acessorios originais.
j) Antes de iniciar a montagem ou funcionamento do produto, certifique-se de que ele esta sem nenhuma avaria.
k) Instale o filtro regulador e lubrificador com oleo para equipamentos pneumaticos adequado na rede de ar comprimido.

- Reparos:
a) A ferramenta so deve ser reparada por um agente qualificado que usa somente pecas originais identicas. Isso ira garantir a seguranca da ferramenta.
b) Antes de efetuar inspecao e/ou manutencao, verifique se a ferramenta esta desligada e fora da rede de ar comprimido.

- Inspecao da ferramenta:
a) Antes de iniciar a utilizacao, examine cuidadosamente o produto, verificando se ele apresenta alguma anomalia ou nao conformidade de funcionamento. Caso seja encontrada alguma anomalia ou nao conformidade, entre em contato com a CORNETA.

- Instrucoes especificas dos produtos:
• As ferramentas CORNETA sao projetadas para os trabalhos especificados neste manual, com acessorios originais. Antes de cada uso, examine cuidadosamente a ferramenta, verificando se ela apresenta alguma anomalia de funcionamento.

- Aplicacoes/dicas de uso:
• O Rebitador Pneumatico da CORNETA e indicado para unir pecas, como: chapas, tubos, perfis, entre outros, atraves de rebites de repuxo. E muito utilizado em linhas de producao.

- Destaques/diferenciais:
• O Rebitador Pneumatico da CORNETA agiliza o processo de rebitagem, garantindo maior produtividade com menor esforco ao operador.

- Operacao
• Atencao: Antes de cada uso, inspecione o acessorio de trabalho;
• Certifique-se de que o acessorio esta devidamente encaixado na ferramenta antes da operacao;
• Caso algum vazamento seja detectado, desconecte a mangueira de ar da ferramenta e verifique o vazamento antes de usar;
• Mantenha a ferramenta constantemente lubrificada;
• Pressionar a ferramenta excessivamente nao aumentara velocidade de trabalho, mas sim diminuira o rendimento e a vida útil da ferramenta.

- Operacao da ferramenta:
1. Escolha o bico adequado de acordo com o tamanho do rebite. Lembre-se: bicos inadequados podem causar danos ao rebitador;
2. Fure o material a ser rebitado utilizando uma broca com diametro 0,1 mm maior que o diametro do corpo do rebite;
3. O comprimento do rebite devera ser um pouco maior que a espessura do material a ser rebitado;
4. Regule a pressao em 90 Ibf/p01 2 atraves do regulador de pressao;
5. Posicione o bico do rebitador sobre o mandril do rebite;
6. Acione o interruptor da rebitadeira quantas vezes forem necessarias ate o rompimento do mandril do rebite.
• Atencao: Apos concluir cada rebitagem, incline o Rebitador para tras e deixe cair o mandril do rebite no reservatorio, evitando, assim, a obstrucao da passagem do mandril.

- Rede de ar comprimido:
• A rede de ar comprimido e um circuito fechado que mantem a pressao de ar igual a pressao interior do reservatorio principal. E composta de tubulacoes, valvulas, reguladores etc.
• Algumas condicoes sao consideradas ideais para o projeto de uma rede de ar comprimido, como as descritas na figura abaixo:

- Para se construir uma rede de ar comprimido, os seguintes parametros devem ser observados:
• As linhas principais devem ter 3 vezes o diametro da entrada da ferramenta pneumatica;
• As conexoes das tubulacoes precisam ter raios arredondados para evitar a presenca de fluxos turbulentos;
• As tubulacoes de ar comprimido deverao ser pintadas na cor azul;
• A linha principal, em regra, deve ter uma inclinacao de aproximadamente 1% em relacao ao seu comprimento;
• A mangueira de cada equipamento nao deve exceder o comprimento maximo de 10 metros.
• A formacao de agua e outro fator presente em todos os sistemas de ar comprimido. Por essa razao, alguns cuidados devem ser tomados, tais como:
• Nos pontos mais baixos devem ser montados drenos automaticos para drenagem do condensado agua -oleo. Caso nao haja drenos automaticos na rede de ar, eles devem ser drenados regularmente e nunca saírem de operacao;
• Expansoes futuras da rede devem ser previstas em projeto;
• As tomadas de ar precisam estar situadas sempre acima da rede;
• A construcao de reservatorios auxiliares deve ser prevista em projeto;
• As tubulacoes da rede precisam ser aereas, nunca embutidas em paredes, pois assim serao mais seguras e mais faceis de manter;
• Construa a rede de forma combinada, de modo que, se algum ramo for interrompido, os demais continuem a funcionar para garantir a producao. Daí a importancia de valvulas ao longo do circuito;
• Para evitar que a umidade chegue ate as ferramentas, as tubulacoes e mangueiras nunca devem ser ligadas diretamente na linha principal de ar, mas sim em tubulacoes de ar secundarias com um conjunto lubrificante para cada equipamento;
• As conexoes, valvulas e mangueiras devem ser grandes o suficiente para passar o maximo de ar exigido pelo(s) equipamento(s) na linha. Isso e importante se forem utilizados para a variacao da linha de ar principal.

- Lubrificacao:
• Use sempre um lubrificador de ar para cada ferramenta pneumatica existente na linha;
• Recomenda-se a utilizacao de uma unidade filtro/ lubrificador/regulador;
• E recomendada a previa lubrificacao, colocando-se um pouco de oleo pneumatico na entrada de ar da ferramenta antes do início dos trabalhos;
• A cada duas horas de operacao, a menos que um lubrificador de linha de ar seja utilizado, injete cerca de 1ml de oleo no regulador antes de ligar a mangueira.

- Instrucoes gerais de manutencao e pos-vendas:
- Manutencao:
• Certifique-se de que a ferramenta esta desligada antes de realizar qualquer inspecao ou manutencao. A parte externa so pode ser limpa com pano umedecido e detergente, mas sem permitir que entre líquido na ferramenta pneumatica.

- Pos-vendas e assistencia tecnica:
• Quando detectada anomalia no funcionamento da ferramenta, ela devera ser examinada e/ou reparada por um profissional da rede de assistencias tecnicas autorizadas da Corneta. Somente pecas originais deverao ser utilizadas nos reparos.

- Descarte da ferramenta:
• Nunca descarte a ferramenta ou pecas no lixo domestico, estas devem ser encaminhadas a um posto de coleta adequado ou a uma assistencia tecnica autorizada.

- Cuidados:
• Utilize equipamento de protecao individual (oculos de protecao, botas, etc.) necessario ao trabalho;
• Mantenha o produto sempre seco e longe de umidade;
• Use a ferramenta correta para cada tipo de trabalho. Nao force a ferramenta. A ferramenta correta fara o trabalho melhor e mais seguro se utilizada para aquilo que foi projetada;
• Guarde em local seguro.

- Advertencia/Atencao:
• Manter fora do alcance das criancas;
• Trabalhe seguro.

- Sac Fornecedor:
• Sac: 0800 607 1322
• Email: posvendas@etilux.com.br
• Site: www.etilux.com.br

- Garantia:
• Em condicoes normais de uso, este produto tem garantia de 90 dias contra defeitos de material e fabricacao, mediante apresentacao da nota fiscal de compra. Ma conservacao, manuseio inadequado, quedas ou quaisquer outras avarias produzidas pelo uso incorreto, a garantia oferecida perde a validade.

Cod. Barras: 7896980451252
